在芯片厂、封测厂和光伏电池厂的厂务例会上，含氟水和含氨水要不要分开走这个问题，几乎每隔几年就会被重新提一次。新建项目图省事，习惯把两股水并进一个调节池，靠一套加药系统通吃；等到验收取样、在线监测报警，或者环保督察翻台账，才发现当初省下的那段管廊，最后要用更贵的药剂费和一轮整改工期来还。
判断依据不在工艺偏好，而在标准。GB 39731-2020《电子工业水污染物排放标准》对半导体器件类企业给出的限值是：氟化物直接排放 10 mg/L、间接排放 20 mg/L；氨氮直接排放 25 mg/L、间接排放 45 mg/L；总氮直接排放 35 mg/L、间接排放 70 mg/L。新建企业自 2021 年 7 月 1 日起执行，现有企业自 2024 年 1 月 1 日起执行。
把这几组数字摆在一起，压力点很明确：氟的执行值在 10 mg/L 这一档，氨氮在 25 mg/L 这一档，总氮在 35 mg/L 这一档，没有一个是宽松的。更麻烦的是标准还配了单位产品基准排水量，排水量超过基准值时，要按基准排水量折算浓度，也就是说，靠多掺水稀释去达标，在电子行业的标准体系里走不通。
于是问题回到工艺本身：同一套系统，能不能同时把氟压到 10 mg/L、氨氮压到 25 mg/L、总氮压到 35 mg/L？技术上说能，但前提是这两类污染物在进入系统之前就已经分开。混在一起，不是难度变大，而是几个关键反应条件互相拆台。
下面把必须分质的理由拆成 5 条，每条都落到具体数字和机理上，最后给一套从分流到回用的组织方式，方便厂务和环保负责人拿着对照自己厂里的管路图。
顺带交代一句这篇文章的立场：分质不是把管路搞复杂，恰恰是把每一段工艺的进水边界变得可定义。边界清楚，加药量才能按稳定工况给，出水才谈得上可预测。这一点在所有分质理由里是最朴素、也最容易被忽略的一条。
先把结论放在前面：含氟水和含氨水不该混，不是因为混了处理不了，而是因为混了以后，每一段都要按最不利工况设计，投资和运行费一起往上走，达标还不稳。下面逐条展开。
先看氟。半导体器件类的氟化物限值分成两档：直接排放 10 mg/L，间接排放 20 mg/L。这两档的差别不是数字大小，而是工艺路线的差别：两级钙盐沉淀串联，出水可以稳定在 20 mg/L 以内，够到间接排放；要做到 10 mg/L 以内，就得再上三级沉淀或者串除氟树脂、吸附。同一套两级沉淀，对着两个不同的去向，命运完全不同。
再看氨氮和总氮。氨氮直接排放 25 mg/L、间接排放 45 mg/L；总氮直接排放 35 mg/L、间接排放 70 mg/L。总氮比氨氮多出来的那部分，是有机氮和硝态氮的空间。而芯片厂的显影工序恰恰带进来有机氮——TMAH 显影废液的 COD 在 800-2000 mg/L，B/C 只有约 0.15，难生化，还带着有机氮。有机氮在生化段会转化成氨氮，等于给氨氮指标又添了一笔账。
把氟和氨氮放在同一张表上看，会发现两者的控制逻辑根本不同。氟靠的是物化沉淀，把溶解态变成固体分离出去，处理过程不依赖微生物；氨氮在低浓度段靠的是生物硝化，把氨氧化成硝态氮，处理过程完全依赖微生物活性。一个要杀菌式的强碱高钙环境，一个要温和的中性环境和活跃的菌群，这是两类工艺，不是一道工艺的两个参数。
标准里还有一组限值需要单独记住：总铜直接排放 0.5 mg/L、间接 2.0 mg/L；总镍 0.5 mg/L、六价铬 0.2 mg/L、总铬 1.0 mg/L、总镉 0.05 mg/L、总铅 0.2 mg/L、总砷 0.5 mg/L、总银 0.3 mg/L。这几项的监控位置在车间或生产设施排放口，不是总排口。监控点前置，意味着含重金属的水必须在车间层面就分出来，等混到总排口再想办法，采样点的位置已经错了。
剩下的常规项也不能忽略：COD 直接 100 mg/L、间接 500 mg/L；总磷直接 1.0 mg/L、间接 8.0 mg/L；悬浮物直接 70 mg/L、间接 400 mg/L。间接排放这几档看着宽松，但企业如果自建深度处理并回用，实际执行的是回用水质要求，往往比排放标准更严，这时候前端分质的价值会更明显。
所以第一个结论是：限值不是一组并列的数字，而是几套互相独立的目标。氟的目标靠沉淀，氨氮的目标靠生物，重金属的目标靠车间分质和捕捉，有机物的目标靠生化加深度氧化。用一套混合水去同时满足 4 套目标，等于让一个池子同时扮演 4 个角色，最后每个角色都演不好。
要把分质讲清楚，先得知道这两类水从哪来、浓到什么程度。芯片厂的含氟废水不是 1 股，而是一组。湿法刻蚀、清洗、CMP 后清洗都会带氟，但浓度差得非常夸张：刻蚀槽换槽废液的氟离子可以冲到数千 mg/L，常规含氟废水在 100-1000 mg/L 区间，而清洗漂洗水只有几十到几百 mg/L。
含氨废水同样分层。半导体氨氮废水通常在 500-1000 mg/L，部分刻蚀工序超过 2000 mg/L。作为参照，市政污水的氨氮一般只有 20-50 mg/L。也就是说，芯片厂的 1 股含氨水，氨氮浓度是市政污水的十几倍到几十倍，它既不能直接进市政管网，也不能按市政污水的思路设计生化池。
把这 4 股水列出来，浓度梯度一目了然。同一个厂里，最高浓度和最低浓度之间可以差 2 个数量级以上，这个差距本身就是分质最朴素的理由：不同浓度的水，配不同的工艺段，才有经济性可言。
1、刻蚀与清洗段含氟废水：主线，常规 100-1000 mg/L，换槽废液可达数千 mg/L。
2、漂洗与冲洗段低浓度含氟水：几十到几百 mg/L，水量占比大，是稀释的主力。
3、显影与部分刻蚀段含氨废水：500-1000 mg/L，个别工序超过 2000 mg/L。
4、TMAH 显影废液：COD 800-2000 mg/L，B/C 仅约 0.15，难生化，且带有机氮。
第 4 股值得单独说。TMAH 是四甲基氢氧化铵，显影工序大量使用，废液的可生化性极差，B/C 只有约 0.15，常规活性污泥拿它没办法；同时它带的是有机氮，进生化后会在氨化阶段释放成氨氮，等于给氨氮指标埋了一个延迟炸弹。它既不属于常规含氨水，也不适合直接进生化，必须单独收集、单独预处理。
这 4 股水如果全部并进 1 个池子，进生化的是混合液，出水要同时满足氟、氨氮、总氮、COD 四个指标，等于让 1 套系统承担 4 种互相矛盾的工况。而如果按股分开，每股水的目标都只有 1 到 2 个，工艺选择立刻变得清楚：含氟线只对氟负责，含氨线只对氨氮和总氮负责，TMAH 单独做预处理，低浓度漂洗水做回用或稀释水。
浓度差本身就是一条独立的分质理由。换槽废液和漂洗水的氟浓度差几个数量级，把两者混在 1 池，池内浓度就变成 1 个随排班波动的随机数，加药量只能按最不利工况给，药耗立刻上去。这一点在第六节会用一个具体场景说明。

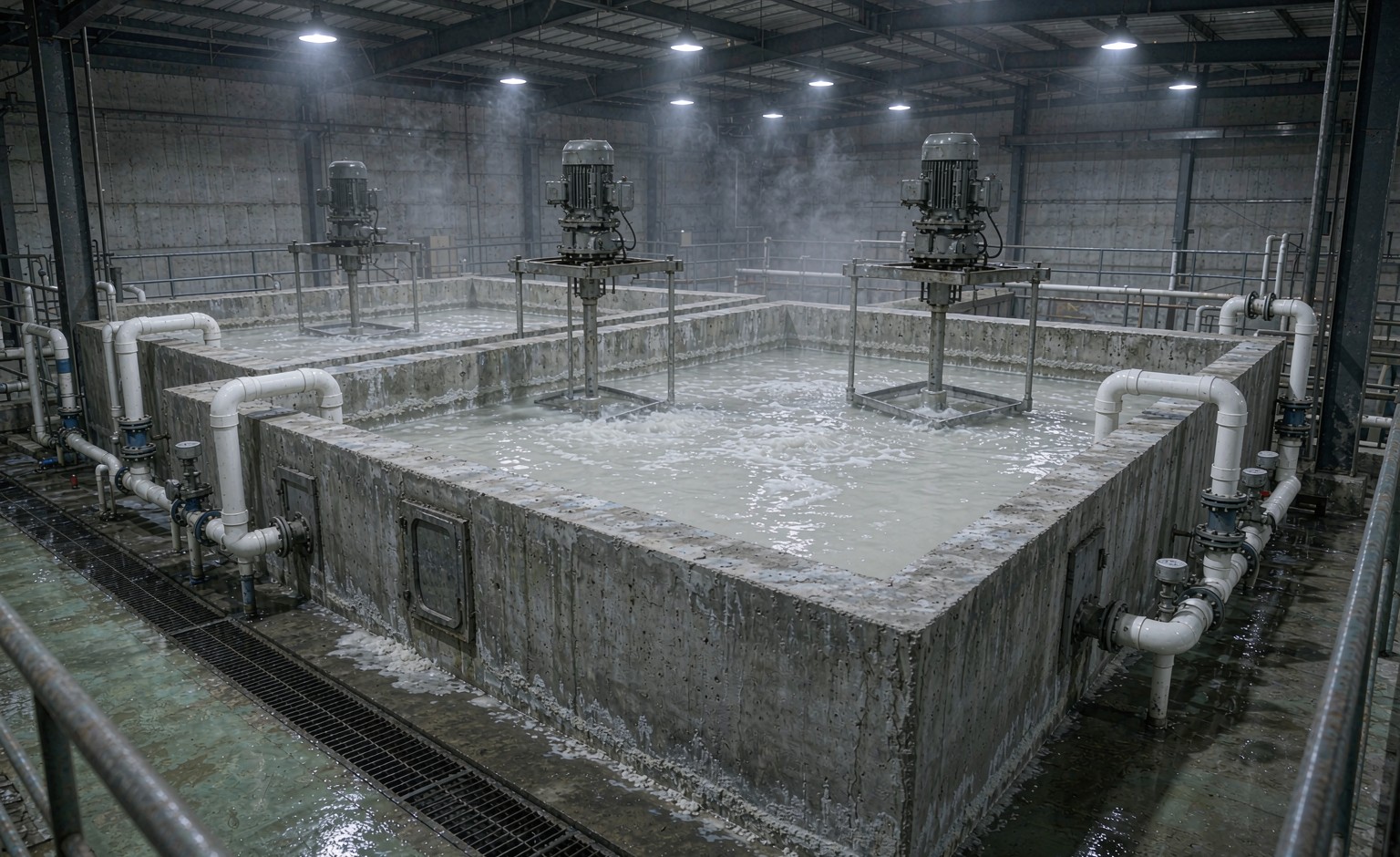

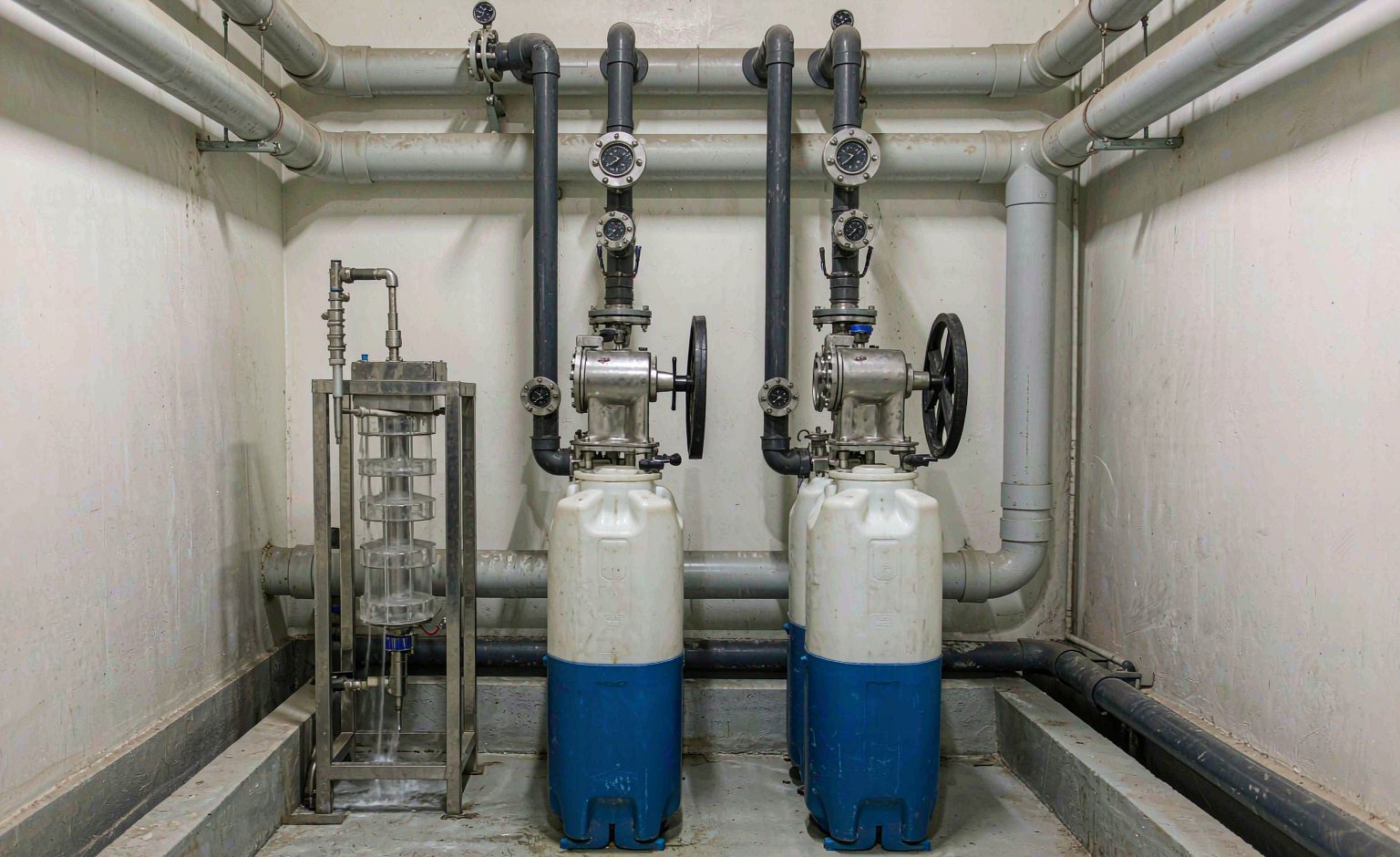

最直观的一条冲突是 pH。含氟废水的常规处理是钙盐沉淀：投氯化钙，把 pH 控制在 8.0-9.0，反应约 30 分钟，氟从 100-300 mg/L 降到 30-50 mg/L。这个 pH 区间不是随手定的，它对应氟化钙沉淀溶解度较低的区域，pH 偏离这个窗口，残余氟就会往上走。
含氨废水的吹脱法要求的 pH 完全相反：必须把 pH 调到 11 以上。原因是吹脱靠的是游离氨而不是铵离子，游离氨的比例由 pH 决定。25 ℃、pKa 9.25 的条件下，pH 9.25 时游离氨约占 50%，pH 10 时约 84.9%，pH 11 时约 98.3%。pH 不上到 11，吹脱塔再高、风量再大，也只是把水里的铵离子原样带一遍。
两股水混在一起，工艺流程就变成这样：先加酸把 pH 从 11 降回 8.0-9.0 去沉氟，再加重碱把 pH 拉回 11 去吹脱，吹脱完还要再中和到中性才能进生化或排放。同一批水，酸和碱各走两个来回，药剂成本翻上去，盐分还全留在水里，后面膜法回用的负担跟着变重。
分开处理时，这条线是干净的：含氟水在 pH 8.0-9.0 一步沉淀，含氨水在 pH 11 以上一步吹脱，各自只需要 1 次 pH 调整、1 次回调。同样是中和，分成 2 条线做与按混合水做，酸碱耗量差的是 1 个来回的量级，而不是几个百分点的差别。
还有一个副作用值得提前想到：高 pH 吹脱环境下，水里的钙会在填料表面结垢。含氟水里钙本来就是过量的，投加量按化学计量 1.5-2.0 倍给，如果这股水混进吹脱系统，填料结垢速度会明显加快，清洗周期缩短，塔的压损上升，风机能耗跟着涨。这类问题通常在运行半年后才暴露，但根因在设计阶段就埋下了。
反过来看，混质还带来一个隐性代价：为了让两个反应都能勉强进行，设计上往往取一个折中的 pH，比如 9.5 左右，结果除氟偏离最佳窗口，吹脱效率又只有一半。看似两边都照顾到了，实际上是两边都没做到位，出水氟和氨氮同时贴着限值跑，运行人员每天都在调药量。
所以 pH 这一条不是麻烦一点的问题，而是两套反应条件在同一个池子里无法同时成立。工程上能做的是让它们各占一个池子、各有一套加药，而不是找一个折中的 pH 让两边都不达标。
第二条理由比 pH 更隐蔽，也更致命：氟对生化系统的微生物有直接毒性，而氨氮的去除恰恰依赖这些微生物。物化段被氟干扰，最多是药耗上升；生化段被氟干扰，是功能直接失效。
具体数字是：硝化细菌受氟抑制的半数抑制浓度 IC50 约为 149 mg/L（Water Research, 2009）。厌氧产甲烷菌更敏感，丙酸、丁酸降解菌与中温、高温乙酸产甲烷菌的 IC50 只有 18-43 mg/L。另一头，反硝化菌、异养菌、葡萄糖发酵菌可以耐受 500 mg/L 以上。
把这两组数字和前面的浓度对起来看，结论很直接：含氟废水常规 100-1000 mg/L，换槽废液数千 mg/L。含氟水只要有一部分进了生化池，池内氟浓度就很容易越过 149 mg/L 这条线，硝化菌活性下滑，氨氮去除率跟着掉。而厌氧段更脆弱，18-43 mg/L 就开始抑制，这意味着含氟水绝不能进厌氧系统。
结果是一个反直觉的现象：含氟水和含氨水混在一起处理，氨氮反而更难达标。因为处理氨氮的硝化菌，被处理氟的水带进来的氟抑制了；氨氮在池子里转不成硝态氮，总氮也就跟着出不去。这就是越混越不达标的根子，也是很多项目改造前后数据对比最明显的地方。
也有一个缓和的事实：硝化细菌对氟能较快适应，接触高氟 4 天后活性可以基本恢复。但这条只说明短时冲击可恢复，不能当成可以把氟长期送进生化的依据。恢复的前提是冲击结束、氟浓度回落；如果进水一直带着几百 mg/L 的氟，就谈不上恢复，只有持续抑制。
另一个边界值可以留作参考：氟浓度低于 100 mg/L 时，活性污泥的生长与 COD 去除未见抑制（IPCS EHC 227）。这说明氟对生化系统不是一点都不能有，而是存在一个大约 100 mg/L 的容忍区间。分质的意义就在于把进生化的氟控制在这个区间以内，而不是让生化池去承担除氟的任务。
落到设计上，这条理由给出一个可执行的判据：进生化系统的氟浓度要按 100 mg/L 以内控制，冲击峰值不能越过 149 mg/L 这条线。有了这个判据，含氟水的去向就很清楚——先物化除氟，把浓度砍到 100 mg/L 以下，再考虑是否可以并进综合系统；而不是含氟水直接进调节池，靠稀释碰运气。
第三条理由是化学反应层面的，属于加了药也不起作用的类型。含氟水和含铜水、含铝水混合后，氟会与铜、铝形成络合物，即 Al-F、Cu-F 络合物。络合之后，两件事同时发生：钙盐沉淀沉不下来，重金属捕捉剂也抓不住。
从除氟角度看，钙盐沉淀的原理是让钙离子与游离氟离子生成氟化钙沉淀。氟被铝或铜络合住以后，游离氟离子活度下降，沉淀反应的推动力不足，投再多的氯化钙也只是把药剂浪费在副反应上。现场表现是加药量一路上调、出水氟却纹丝不动，运行人员以为是钙不够，继续加，泥量越做越大，指标还是不降。
从除重金属角度看，捕捉剂靠的是官能团与游离金属离子配位。金属被氟络合后，可被捕捉的形态减少，出水铜、镍反而容易超标。而这几项的限值本来就紧：总铜直接排放 0.5 mg/L、间接 2.0 mg/L，总镍 0.5 mg/L，且监控位置在车间或生产设施排放口，缓冲空间很小。
还有一类更麻烦的情形：含铝。芯片厂的含铝废水常来自某些工序的清洗水，铝与氟的络合能力很强，形成的 Al-F 络合物在常规 pH 区间相当稳定。这股水一旦混进含氟线，除氟的钙投加量可能要成倍增加，而增加的钙最终又全部变成污泥，处置费跟着翻。
所以分质不只是含氟和含氨两条线的事，含重金属的水同样要单列。3 股水各自走各自的预处理，才不会在反应环节互相拆台。这一条在改造项目里尤其重要，因为改造项目往往受限于现有池容，最容易做的动作就是把管路并起来，而并管路恰恰是最不该做的动作。
从工程界面看，比较稳的做法是在车间层面就把含氟、含铜镍、含铝、含有机这几类水分开收集，各自的收集池做防渗和液位联锁，再用独立的提升泵送到各自的预处理段。管路多一些，但每条管路上的水质是确定的，加药和污泥都能算清楚。
第四条理由是水力与负荷的冲击。前面说过，换槽废液的氟可以到数千 mg/L，漂洗水只有几十到几百 mg/L。如果这两股水进同一个调节池，池内浓度就完全取决于当班的排液安排，而不是取决于设计参数。
一个典型场景：白班集中换槽，几千 mg/L 的废液在 2-3 小时内排完，调节池容积按平均浓度设计，根本匀不开这个峰值。除氟系统按 300 mg/L 的进水调好的钙投加量，实际面对的是 1000 mg/L 以上，一级沉淀出水直接从 30-50 mg/L 冲到上百 mg/L，二级跟着失守，出水氟在线监测报警。
报警之后通常是一轮应急操作：加大钙投加、加大 PAC、延长沉淀时间，甚至临时把部分水转回事故池。等第二天浓度回落，药量又调不回来，出水偏碱、浊度上升，再花两天调整。1 个月里来 4 次这样的波动，全年相当一部分时间系统处在非稳定状态，出水数据自然好看不了。
反过来，如果浓稀分流，高浓废液单独收集、按小流量定量投加到含氟主线，或者干脆做单独的一级预处理，把浓度先砍下来再并主线，主线进水浓度就稳定在一个窄区间，加药量可以按稳定工况给，药剂不会为峰值过量，也不会为均值不足。
分流还带来一个管理上的好处：高浓废液量小、可计量，能按批次记录产生量、浓度和处置去向。环保台账里最容易被追问的就是这类高浓废液，能说清楚哪天、多少吨、什么浓度、去了哪里，比事后解释一池混合水的浓度曲线要省力得多。
这条理由和第二节的浓度分层是同一事实的两面：一面是工艺设计需要稳定的进水边界，另一面是运行管理需要可追溯的物料流。两者都指向浓稀分流，只是出发点和受益方不同——前者受益的是设备和药剂，后者受益的是台账和现场应对。
第五条理由是热力学限制，也是最容易被低估的：氟化钙有自己的溶解度墙，加再多钙也压不下去。这一条决定了含氟线的段数，而段数决定了它能不能和含氨线共用一套系统。
氟化钙的溶度积 Ksp 约为 3.9×10⁻¹¹。按这个值推算，理论上 pH 7 时残余氟约 8 mg/L。这就是墙的位置：只要体系里是氟化钙在控制溶解度，残余氟就不会低于这个量级，投多少氯化钙都一样。
离子强度还会把这道墙往上抬。pH 7、20 ℃ 时，纯水中残余氟约 8 mg/L，但在 0.1 mol/L 氯化钠条件下可以升到 18-22 mg/L。芯片厂废水恰恰是高盐体系，含盐量把理论上限进一步推高，这就是为什么实验室小试能做到 8 mg/L，现场同一套工艺只能做到 15 mg/L。
这解释了一组工程经验值为什么长这样：单级石灰法出水最低只能压到 15-30 mg/L；两级串联可以稳定在 20 mg/L 以内；要做到 10 mg/L 以内，需要三级沉淀或者串除氟树脂、吸附。而标准对半导体器件类的直接排放限值就是 10 mg/L。也就是说，两级沉淀刚好够到间接排放的 20 mg/L，要直接排放或者要回用，必须再上一段深度除氟。
工艺参数上还有几个必须对上的点：钙投加按化学计量 1.5-2.0 倍；石灰法理论每去除 1 g 氟需要 1.47 g 氢氧化钙；氯化钙按 Ca 与 F 的质量比理论约 1.05，工程上按 1.5 倍余量。这些倍数不是保守，是因为实际体系里有络合、有竞争离子、有反应时间不足，按化学计量的量投下去根本沉不干净。
二级强化沉淀的做法是：继续反应并投 PAC 絮凝，出水可以稳定到 5 mg/L 以下。这里的关键是继续反应，而不是再投一次钙。反应时间和絮凝条件决定了细小的氟化钙晶体能不能长成可沉降的絮体，很多现场出水带氟高，不是钙不够，而是固液分离没做好，沉淀池表面负荷偏高、排泥不及时，细颗粒随水带走。
顺带说泥。每处理 1000 kg 氟约产生 2800 kg 氟化钙污泥（干基），污泥含水率 80%-85%。氟化钙污泥属一般工业固废，处置费约 200-400 元/吨。这个数字在下一节会用到，它也是分质与混质在经济上差别最直观的地方。
把这条理由和 pH 那条放在一起，含氟线的轮廓就出来了：pH 8.0-9.0 的窗口、两级沉淀、钙过量投加、高盐环境下余氟偏高、末端可能要串树脂。这是一条相当专用的工艺线，它的每一个参数都和含氨线相反或无关，硬要合并不可能不牺牲性能。
把前面几条落到一个具体规模上。假设含氟线日处理 100 m³，进水氟浓度 500 mg/L，这是中小型封测厂常见的一档规模，算出来的吨水成本可以按比例放大到更大的水量上。
每天进入系统的氟量是 100 m³ 乘以 500 mg/L，等于 50000 g，即 50 kg。按每处理 1000 kg 氟产生 2800 kg 干基污泥计算，50 kg 氟对应 50 除以 1000 再乘以 2800，等于 140 kg 干基污泥。含水率按 80% 计，泥饼量约为 140 除以 0.2，等于 700 kg，即 0.7 吨。
按 200-400 元/吨的处置费，每天的污泥处置成本是 0.7 吨乘以 200 元，即 140 元，到 0.7 吨乘以 400 元，即 280 元。折算到水量，是 1.4-2.8 元/m³。这个区间的下限和上限差 1 倍，差别主要来自当地处置单价和污泥含水率的控制水平。
再看运行成本的两个参照：氯化钙沉淀法约 1.2-1.8 元/m³；两级钙盐沉淀全流程约 3.8-5.2 元/吨。也就是说，在一个两级沉淀的全流程里，污泥处置这 1.4-2.8 元/m³ 占了相当大的比重，量级上和药剂费可以并列。谁把泥量降下来，谁就把吨水成本压下来了。
这笔账的意义在于：混质带来的额外药耗和额外泥量，是每天在付的钱，不是一次性的投资。含氟水和含氨水混在一起，除氟段要多加酸回调、多加碱再调、钙投加因为络合和竞争离子而需要过量，最终都体现为更多的泥、更高的处置费。分质改造看起来是一笔管道和池子的投资，实际上是在砍掉一项每天发生的成本。
对比含氨线：吹脱法运行成本约 3.5-5 元/m³，折点氯化法约 4-6 元/m³。折点氯化的理论氯氮质量比是 7.6 比 1，实际按 8 比 1 到 10 比 1 投加，出水氨氮可降到 1 mg/L 以下，但必须脱氯，否则余氯会伤害后续生化。这两条路线的选择取决于是否有回用需求和当地液碱、次氯酸钠的价格，和含氟线是两套独立的成本模型。
两个成本模型独立，意味着它们不该共用一个加药间、一套 pH 控制、一本药剂台账。共用之后，成本核算会变成一笔糊涂账：月底只知道总药剂费涨了，说不清是氟的钙贵了还是氨的碱贵了，也就无从优化。分质之后，每条线的吨水成本都能单独算出来，改造和议价才有依据。
半导体废水通常按分质预处理、综合生化、深度处理的三段式组织。把前面 5 条理由翻译成工程动作，可以拆成下面这几步，每一步对应一个明确的进水边界。
1、源头分流：酸碱分流、含氟单列、浓稀分流、重金属与有机单列，4 类管路各自独立到各自的收集池。
2、含氟线两级除氟：pH 8.0-9.0 一级钙盐沉淀，二级继续反应并投 PAC 絮凝，稳定到 5 mg/L 以下；需要 10 mg/L 以内时再串三级沉淀或除氟树脂。
3、含氨线单独处理：高浓度走吹脱，pH 11 以上、气液比 2500-3500 比 1；或走折点氯化，按 8 比 1 到 10 比 1 投氯并脱氯；中低浓度进生化。
4、综合调节与生化：分流后的低浓度水进调节池，控制进生化氟浓度在 100 mg/L 以内，再进综合生化，按硝化需氧 4.57 g 氧每克氨氮、碱度 7.14 g 碳酸钙每克氨氮核算风机与加碱。
5、深度处理与回用：UF 加 RO，RO 浓水回流到含氟线重新处理，不得直接排放。
第 5 条要强调一下。芯片厂中水回用常用 UF 加 RO，RO 浓水会把氟和盐浓缩数倍。这股浓水如果直接排，等于把前面除氟的成果又还回去；正确做法是回流到含氟线重新处理，让它再走一遍两级沉淀。这一条在回用率要求高的项目里经常被漏掉，是总排口氟超标的常见原因，也是最难在事后补救的设计缺陷。
第 3 条的核算也容易被做粗。硝化反应每克氨氮需要 4.57 g 氧、消耗 7.14 g 碱度，以碳酸钙计。含氨水 500-1000 mg/L 的浓度下，如果直接进生化，需氧量和碱耗都是市政污水级别的十几倍，风机和加碱系统必须按这个量级配，否则就是设计上能处理、运行上跑不动。
分流之后，每一段的进水边界都变得可定义：含氟线知道自己面对的是 100-1000 mg/L 的氟，含氨线知道自己面对的是 500-1000 mg/L 的氨氮，生化知道自己拿到的是已经去掉大部分氟和氨的水。工艺的可控性来自边界清楚，而不是来自一套万能配方。
关于宏森环保的做法，我们通常从现场勘测开始，先把厂里的排液点、水量、浓度、排班规律摸清楚，再按分质分流的原则做工艺定制，设备自己生产，最后负责安装和运维。对含氟线，重点是两级沉淀的 pH 与钙投加控制、固液分离效果；对含氨线，重点是 pH 提升、气液比和冬季低温下的效率衰减。这些都要按具体水质定，没有通用参数可以直接抄。
冬季低温这一条值得单独提示。吹脱的气液比约 2500-3500 比 1，水温 25-30 ℃ 时效率最佳，冬季低温效率明显下降。北方项目如果按夏季数据设计吹脱塔，冬天就会出现氨氮出水抬头的现象，解决办法通常是加热、加大气液比或者切到折点氯化，这些都需要在方案阶段留出余量。
问：含氟水和含氨水混在一起处理，最直接的后果是什么？
答：pH 窗口打架加上硝化菌被抑制，两边都不达标。除氟要 pH 8.0-9.0，吹脱要 pH 11 以上，混合水必须先中和再加重碱，酸碱双向浪费；同时含氟水带进生化的氟超过硝化菌 IC50 约 149 mg/L，氨氮反而更难去除。
问：两级钙盐沉淀够不够用？
答：看排放去向。两级串联可稳定在 20 mg/L 以内，够到间接排放的 20 mg/L；直接排放要求 10 mg/L，需要三级沉淀或者串除氟树脂、吸附。另外要留出余量，高盐体系下残余氟会被离子强度抬高，纯水能做到 8 mg/L，0.1 mol/L 氯化钠条件下会到 18-22 mg/L。
问：吹脱和折点氯化怎么选？
答：按浓度、气候和成本三条判断。氨氮 800 mg/L 以上，吹脱去除率可达 85%-95%，运行成本约 3.5-5 元/m³，但需要 pH 11 以上，冬季低温效率下降；折点氯化运行成本约 4-6 元/m³，出水可降到 1 mg/L 以下，但要按 8 比 1 到 10 比 1 投氯并脱氯。北方项目常见做法是夏季吹脱、冬季氯化，或吹脱后加氯化把关。
问：RO 浓水为什么不能直接排？
答：因为浓水把氟和盐浓缩了数倍。前端两级沉淀做到 20 mg/L，浓缩 4 倍就是 80 mg/L，直接排必然超标，还会把盐带进总排口。正确做法是回流到含氟线重新处理，和新鲜含氟水一起走两级沉淀，这也是回用率高的项目里最容易被漏掉的一条。
问：氟化钙污泥算什么固废，处置费多少？
答：属一般工业固废，处置费约 200-400 元/吨。产泥量按每处理 1000 kg 氟约产生 2800 kg 干基污泥估算，含水率 80%-85%。日处理 100 m³、进水氟 500 mg/L 的规模，每天约 50 kg 氟、140 kg 干基泥、0.7 吨泥饼，折算污泥处置费 1.4-2.8 元/m³。
问：已经建成混合处理的系统，改造要怎么下手？
答：先做管路和池子的分割，再谈设备。优先把换槽废液这类高浓水单独收集、定量投加，这一步投资最小、见效最快；然后把含氟线独立成两级沉淀，把 pH 控制解耦；最后再处理生化段的氟负荷，用源头控制把进生化氟浓度压到 100 mg/L 以内。分步改造比一次停产大改更容易落地。
